產品特點

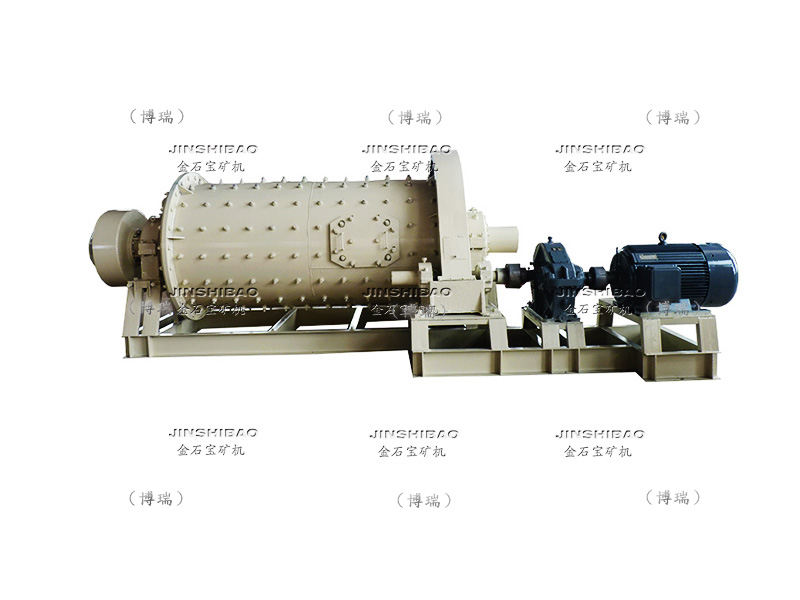

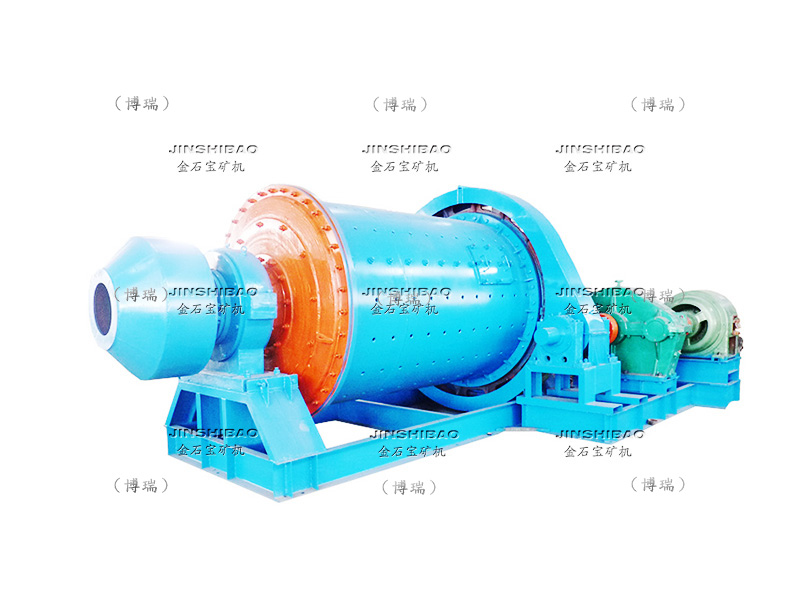

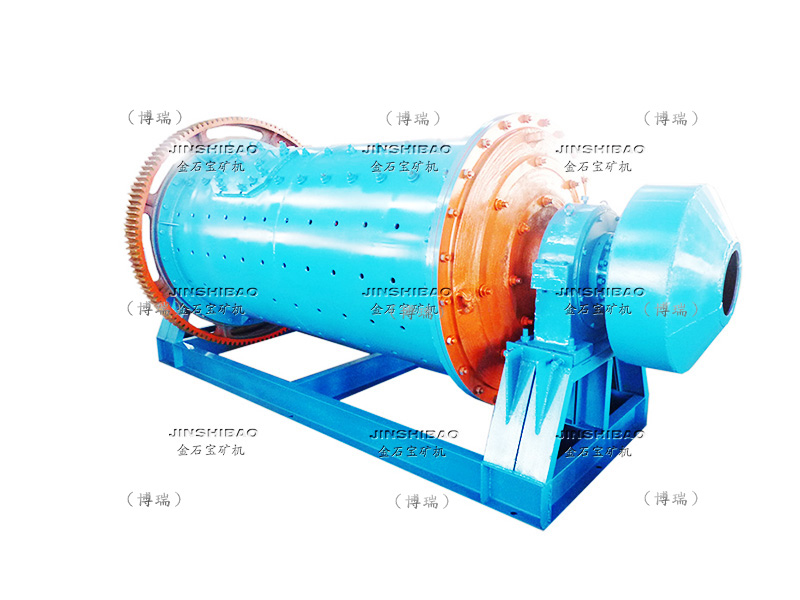

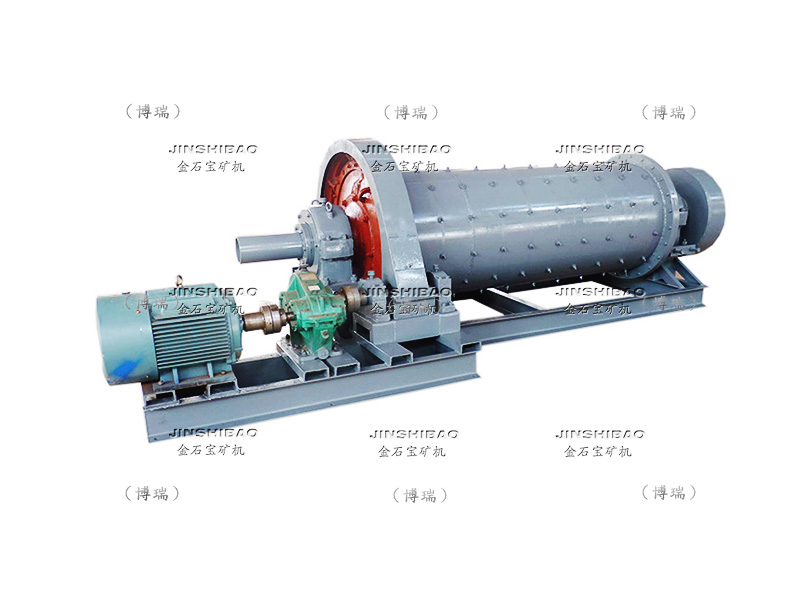

格子型球磨機的磨碎產物是通過排礦格子板排出，具有強迫排礦作用，排礦速度快，同時格子型球磨機可多裝球，便于裝小球，它的生產效率相對于溢流型球磨機要高一些，產品粒度粗，不易產生過度粉碎。
一、產品概述
球磨機分干式和濕式。 干式球磨機一般應用于水泥、耐火材料等行業，濕式球磨機廣泛應用于礦山等行業作研磨物料。
我公司生產的濕式球磨機分格子型和溢流型兩種。格子型球磨機分短筒型和長筒型兩種，通常短筒型用于粗磨，長筒型用于細磨。溢流型一般用于二段磨礦，格子型一般用于一段磨礦且常與分級機構成閉路磨礦。
二、工作原理
磨礦作業是在球磨機筒體內進行，筒體內裝有磨礦介質（通常為：不同規格大小的鋼球、鋼鍛、鋼棒）。球磨機隨著電機的驅動，帶動筒體外部的齒輪旋轉。球磨機內的介質隨著筒體的旋轉而被帶到一定的高度后，由于介質受重力影響而下落，于是裝在筒體的礦石就會受到介質沖擊力的作用；另一方面由于磨礦介質在筒體內沿筒體軸心的公轉與自轉，在磨礦介質之間其筒體接觸區又產生對礦石的擠壓和磨剝力，從而將礦石磨碎。
三、產品結構
本機由進料端，出料端、筒體、傳動端（減速器、小傳動齒輪、電機、電控）等主要部分組成。
四、技術參數
型號規格 | 筒體轉速 （r/min） | 裝球量 （t） | 給料粒度 （mm） | 出料粒度 （mm） | 產量 （t/h） | 功率 （kw） |
Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 |
Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 |
Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 |
Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 |
Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 |
Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 |
Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 90 |
Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 |
Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 |
Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 |
Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 |
Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 |
Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 210 |
Ф2100×4500 | 23.7 | 24 | ≤25 | 0.074-0.4 | 8-43 | 245 |
Ф2100×7000 | 23.7 | 26 | ≤25 | 0.074-0.4 | 8-48 | 280 |
Ф2200×4500 | 21.5 | 27 | ≤25 | 0.074-0.4 | 9-45 | 280 |
Ф2200×6500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 14-26 | 370 |
Ф2200×7000 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-28 | 380 |
Ф2200×7500 | 21.7 | 35 | ≤25 | 0.074-0.4 | 15-30 | 380 |
Ф2400×4500 | 21 | 30 | ≤25 | 0.074-0.4 | 8.5-60 | 320 |
Ф2700×4000 | 20.7 | 40 | ≤25 | 0.074-0.4 | 12-80 | 400 |
Ф2700×4500 | 20.7 | 48 | ≤25 | 0.074-0.4 | 12-90 | 430 |
Ф3200×4500 | 18 | 65 | ≤25 | 0.074-0.4 | 按工藝條件定 | 800 |
