一、產品介紹：
脫水直線篩是因篩箱的運動軌跡為定向直線而得名。廣泛用于礦山、采石廠、環保、交通等部門對各種中、細物料進行干、濕式篩分分級或脫水、脫泥、脫介等。
通過多年的實踐證明，該系列振動篩具有處理量大、技術參數合理、結構強度高、運轉平穩、噪音小、維護檢修方便，深的用戶好評。
二、工作原理：

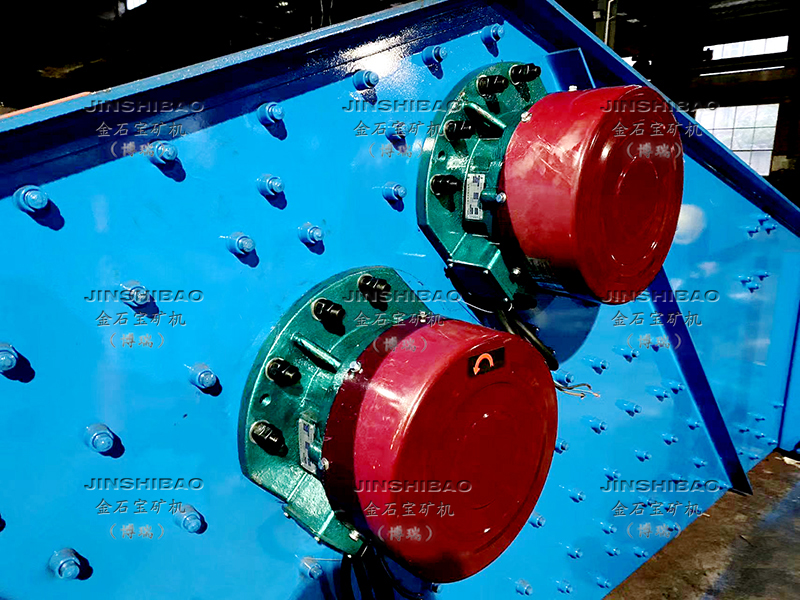

1.ZKR系列脫水篩振動器的兩個偏心軸上都裝有相同偏心距的相等偏心質量，以保證篩體足夠的振動頻率。兩軸運動采用雙電機自動同步技術，兩軸旋轉方向、相反速度相等。篩面上的物料在向前運動，同時還在跳起和下落過程中受到壓實作用。因此特別適用于脫水、脫泥、脫液，以及重介質選礦時脫除重介質。

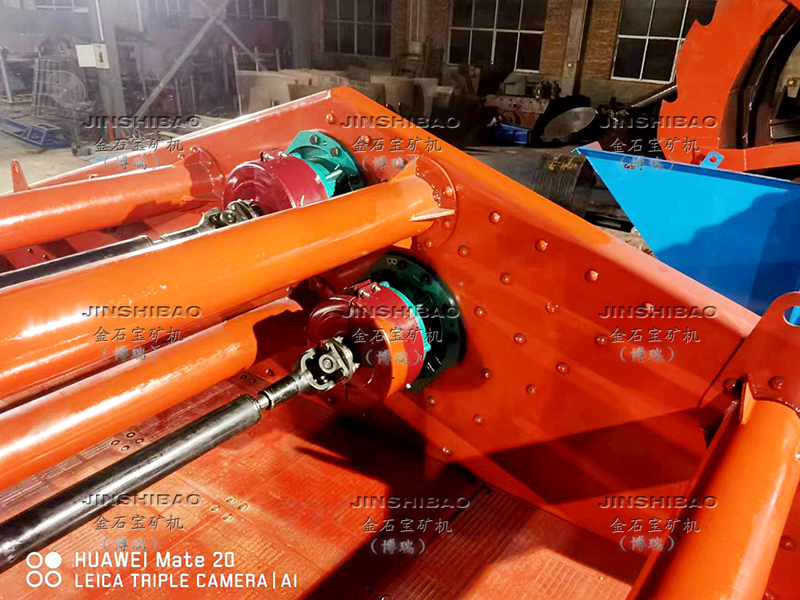

2.電機與激振器偏心軸連接采用鞍形塊彈性聯軸器，具有承載扭矩大，繞性好等優點。
三、機械結構圖解：
四、設備參數：
型號 | 篩面面積m | 篩孔尺寸 | 給料粒度mm | 處理量t/h | 雙振幅 | 振次r/min | 電機 | |
ZK-1236 | 1.2*3.6 | 0.5-13 | ≤100 | 10-30 | 6-8 | 960 | Y130M2-6 | 2*5.5 |
ZK-1436 | 1.4*3.6 | 0.5-13 | ≤100 | 25-45 | 6-8 | 960 | Y130M2-6 | 2*5.5 |
ZK-1536 | 1.5*3.6 | 0.5-13 | ≤100 | 35-55 | 6-8 | 960 | Y130M2-6 | 2*5.5 |
ZK-1545 | 1.5*4.5 | 0.5-13 | ≤100 | 40-70 | 6-8 | 960 | Y160M-6 | 2*7.5 |
ZK-1861 | 1.8*6.0 | 0.5-13 | ≤100 | 70-110 | 6-8 | 960 | Y160L-6 | 2*11 |
ZK-2148 | 2.1*4.8 | 0.5-13 | ≤100 | 65-100 | 6-8 | 960 | Y180L-6 | 2*15 |
ZK-2448 | 2.4*4.8 | 0.5-13 | ≤100 | 75-115 | 6-8 | 960 | Y180L-6 | 2*15 |
ZK-2161 | 2.1*6.1 | 0.5-13 | ≤100 | 90-150 | 6-8 | 960 | Y200L-6 | 2*18.5 |
2ZK-2161 | 2*2.1*6.1 | 3-50 0.5-13 | ≤300 | 90-150 | 6-8 | 960 | Y200L-6 | 2*18.5 |
ZK-2461 | 2.4*6.1 | 0.5-50 | ≤100 | 95-170 | 6-8 | 960 | Y200L-6 | 2*18.5 |
2ZK-2461 | 2*2.4*6.1 | 3-50 0.5-13 | ≤300 | 95-170 | 6-8 | 960 | Y200L1-6 | 2*18.5 |
ZK-3061 | 3.0*6.1 | 0.5-13 | ≤100 | 120-185 | 6-8 | 960 | Y200L2-6 | 2*22 |
2ZK-3061 | 2*3.0*6.1 | 3-50 0.5-13 | ≤300 | 120-185 | 6-8 | 960 | Y225M-6 | 2*30 |
ZK-3661 | 3.6*6.1 | 0.5-13 | ≤100 | 140-220 | 6-8 | 960 | Y225M-6 | 2*30 |
2ZK-3661 | 2*3.6*6.1 | 3-50 0.5-13 | ≤300 | 140-220 | 6-8 | 960 | Y250M-6 | 2*37 |
ZK-3673 | 3.6*7.3 | 0.5-13 | ≤100 | 170-260 | 6-8 | 960 | Y250M-6 | 2*37 |
