產品概述

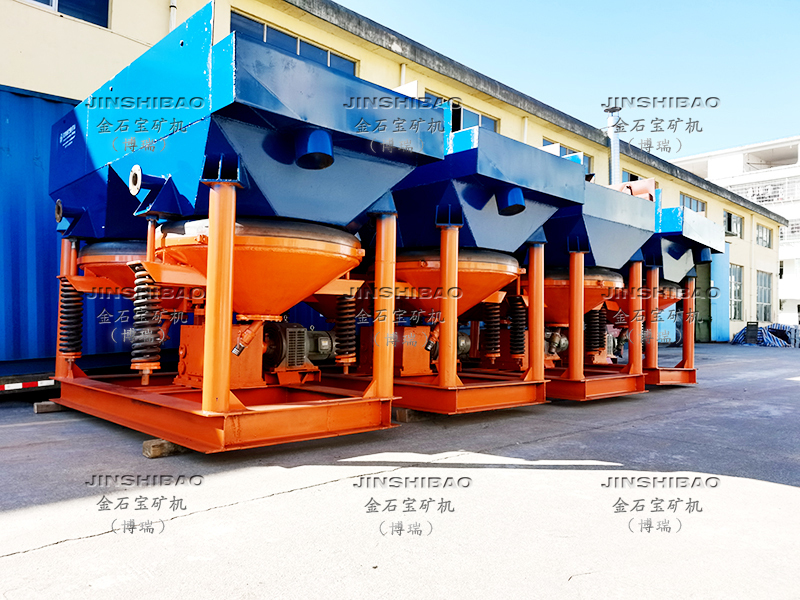

鋸齒波跳汰機是近年來研發推廣使用的一種節能，環保的新型重選設備，由于其處理能力大，選別粒度范圍廣，回收率高，維護簡單，廣泛用于砂金、鎢、錫、鐵、錳、鈦、鉻、硫、煤、金剛石等多種礦物選別和錳渣，鉻渣，不銹鋼渣等冶煉渣回收，礦山選 礦尾礦中的金屬回收，處理等。
我司推出的改進型JT2-2鋸齒波跳汰機廣泛應用于選金，選礦船上的粗選，掃選和精選作業，其組合使用有效的節省了占地空間，提高了選礦效率。改進JT2-2A、JT4-2A型鋸齒波大顆粒跳汰機，給礦粒度小于60mm，采用篩上排礦，應用于重晶石礦、錳礦、鐵 礦等大顆粒礦石的選礦。
產品結構

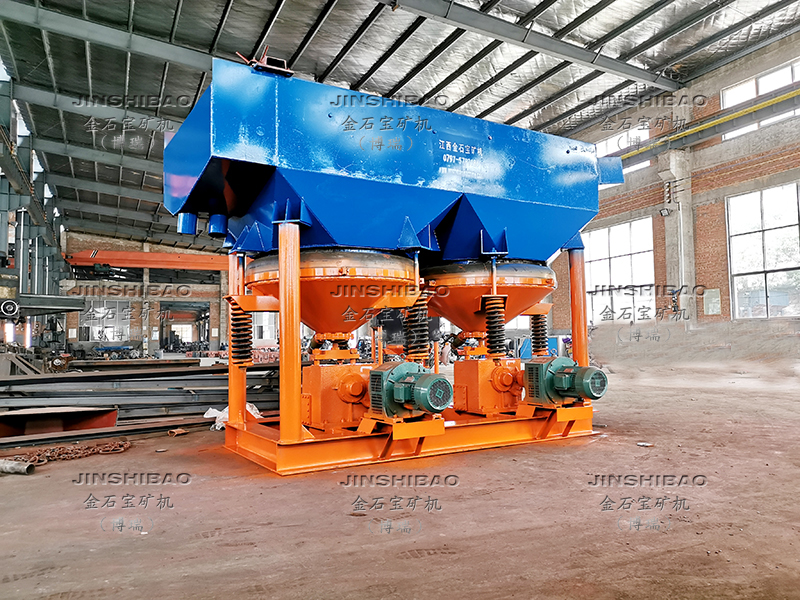

設備主要由：給礦斗、跳汰室、壓篩框、篩網、承篩框、錐斗、橡膠隔膜、彈簧、凸輪箱、電磁調速電機、清水補充口、精礦口、尾礦口等構成。
技術參數
型號 | JT-0.57 | JT1-1 | JT2-2 | JT3-1 | JT4-2 | JT5-2 | |
跳 汰 室 | 截面 形狀 | 梯形 | 梯形 | 矩形 | 梯形 | 矩形 | 梯形 |
長×寬 (mm) | 450～750×950 | 450～900×1500 | 1070×1070 | 960～2000×1950 | 1510×1510 | 1200～2000×3150 | |
列數 | 單 | 單 | 單 | 單 | 單 | 單 | |
總室數 (個) | 1 | 1 | 2 | 1 | 2 | 2 | |
單室 面積 (m2) | 0.57 | 1 | 1.14 | 3.3 | 2.43 | 2.12(單室) 2.77(雙室) | |
總面積 (m2) | 0.57 | 1 | 2.28 | 3.3 | 4.86 | 5 | |
沖程系數 | 0.57 | 0.64 | 0.45 | 1 | 0.58(單動力) 0.45(雙動力) | 0.58(單動力) 0.45(雙動力) | |
給礦 粒度 | 5 | 5 | 10 | <20 | 8, 篩上自動排礦<35 | 8, 篩上自動排礦<35 | |
處理能力 (t/h) | 1～3 | 2～3 | 4～8 | 10～15 | 12～16 | 10～20 | |
耗水量 (m3/h) | 1～2 | 2～3 | 2～4 | 3～6 | 4～8 | 5～10 | |
隔 膜 | 沖程 (mm) | 12，17，21 | 12，17，21 | 12，17，21 | 10～47 可調 | 10～30 | 15，20，25 |
沖次 (min-1) | 60～156 可調 | 60～156 可調 | 60～156 可調 | 80～100 可調 | 80～120 可調 | 80～120 可調 | |
電 動 機 | 型號 | YCT 132-4B | YCT 100L-6 | YCT32-4 | YCT-4B | YCT 160-4B | YCT 200-4A |
功率 (kw) | 1.5 | 2.2 | 3 | 5.5 | 5.5 (雙動力) 7.5 (單動力) | 5.5 (雙動力) 7.5 (單動力) | |
外型尺寸 (長×寬×高)mm | 1530×780×1550 | 2060×1112×1890 | 2870×1520×1880 | 2662×2000×3030 | 4240×1990×2750 | 3940×2006×2580 | |
重量 | 612 | 989 | 1637 | 3260 | 3500 | 3854 | |
注：以上技術參數僅供參考，處理量和補給水量隨礦石粒度，礦石性質及作業條件不同而異。
